Dachrinne: Nennweite ermitteln und den passenden Zuschnitt finden

Zuschnitt und Nennweite: zwei Zahlen für dieselbe Rinne

Eine halbrunde Dachrinne entsteht aus einem flachen Blechstreifen, der zur Halbschale gerollt wird. Die Breite dieses Streifens vor dem Rollen ist der Zuschnitt – ein Maß in Millimetern, das im Fachhandel seit langem die eigentliche Bestellgröße ist. Die Nennweite, abgekürzt NW, ist die daraus abgeleitete Kenngröße der fertigen Rinne, ungefähr ihr Öffnungsdurchmesser.

Beide Zahlen bezeichnen dieselbe Rinne, und beide stehen in Katalogen und Produkttiteln – manchmal nebeneinander, oft nur eine von beiden. Dazu kommen zwei weitere Bezeichnungen: die Richtgröße (RG), die manche Hersteller statt der Nennweite führen, und der Rohrdurchmesser (DN), der das Fallrohr beschreibt und nicht die Rinne. Vier Bezeichnungen für eine Frage – deshalb die Regel aus unserem Stilblatt: immer als Paar notieren.

Wie sehr das durcheinandergeht, zeigt unser eigener Vergleich. Die 13 Produkte sind teils nach Nennweite ausgezeichnet, teils nach Richtgröße, eines nur nach dem Rinnendurchmesser in Zentimetern und bei den Fallrohrsieben nach Rohrdurchmesser. Bei einem Produkt widersprechen sich sogar der Produkttitel, die Lieferumfangsangabe und die Kompatibilitätsangabe im selben Datenblatt: Titel und Lieferumfang nennen einen Durchmesserbereich bis 160 mm, die Kompatibilitätsangabe eine Nennweitenspanne bis NW 150. Dort hilft nur, das eigene Maß zu kennen und nicht auf die Bezeichnung zu vertrauen.

Zuschnitt 333 mm bedeutet NW 125

Die im deutschen Handel übliche Reihe für halbrunde Dachrinnen ordnet Zuschnitt und Nennweite so zu:

Diese Zuordnung ist die Handelsreihe, nicht Ihr Dach. Wenn Sie Unterlagen vom Bau haben, steht dort die Bestellgröße – sie geht jedem Messen vor. Haben Sie keine, messen Sie selbst, und verbindlich bleibt dann die Angabe des Produkts, das Sie kaufen.

Dachrinnengröße bestimmen: so messen Sie nach

Für Dachrinnenschutz brauchen Sie die Innenbreite, und die ist das einfachste der drei Maße. Alles andere ist Zugabe.

Das nötige Maß: Innenbreite quer über die Öffnung

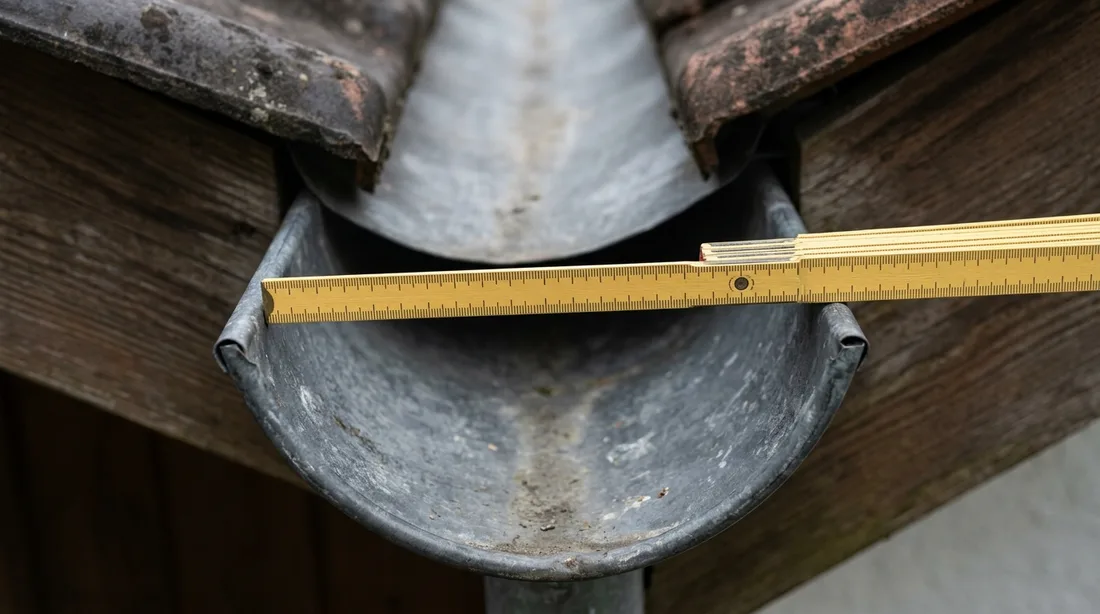

Legen Sie einen Zollstock quer über die Rinne, von der Vorderkante (dem Wulst) zur Hinterkante am Dachblech. Dieses Maß bestimmt, ob ein Gitter die Öffnung überspannt oder hineinrutscht. An einer NW-125-Rinne liegt es typisch bei etwa 12 bis 13 Zentimetern.

Messen Sie an zwei Stellen, möglichst weit auseinander. Rinnen sind nicht überall gleich: Ältere Zinkrinnen haben sich gesetzt, und an Stoßstellen verändert sich die Breite um Millimeter, die beim Einklipsen den Unterschied machen.

Zusätzlich bei eingelegten Bauarten: Tiefe von der Vorderkante zum Rinnenboden

Wichtig für Bauarten, die in die Rinne gehen: eine Rinnenbürste braucht Platz nach unten, ein Einlegeprofil füllt genau diesen Raum. Eine Bürste mit 12 Zentimetern Durchmesser passt in gängige Halbrundrinnen – ein Rezensent, der die Bürsten allerdings nicht in einer Dachrinne, sondern rund um eine Pergola einsetzte, hätte sich dafür eine schmalere Variante gewünscht. Das Maß entscheidet, nicht das Produktversprechen.

Nur beim Nachkauf von Rinnenteilen: der Umfang

Legen Sie ein weiches Maßband von der Außenkante vorn über den Rinnenboden bis zur Hinterkante – also einmal über den gesamten Querschnitt. Dieses Maß entspricht ungefähr dem Zuschnitt. Es ist das unbequemste der drei und nur nötig, wenn Sie Rinnenteile nachkaufen; für Dachrinnenschutz genügen Breite und Tiefe.

Vorbereitung statt Improvisation: Notieren Sie die Maße, bevor Sie die Leiter wieder einklappen, und auch die Länge jedes Rinnenabschnitts. Wer die Zahlen oben hat, kauft unten richtig – und steht nicht ein zweites Mal auf der Leiter, weil ein Streifen zu kurz war.

Laubschutz für die halbrunde Dachrinne

Die halbrunde Rinne ist der Normalfall am Wohnhaus, und auf sie sind praktisch alle Produkte ausgelegt. Zwei Dinge gehören trotzdem geprüft.

Der Wulst vorn. Geklemmte Systeme greifen mit Clips um die vordere Rundung. Ist sie beschädigt, überstrichen oder von einem Traufblech verdeckt, hält der Clip schlechter – eine Rezension in unserem Vergleich beschreibt Clips, die auf die Blechlasche eines Rinnenhalters treffen und dort trotzdem fassen, eine weitere berichtet von Schwierigkeiten an einer Dachecke.

Die Dachpfannen hinten. Reichen die Ziegel weit in die Rinne, bleibt für ein aufliegendes Gitter keine Auflage. Eine Rezension berichtet, das Gitter deshalb vor dem Einlegen eng zusammengerollt zu haben. Das funktioniert, ist aber Handarbeit auf der Leiter – prüfen Sie das vorher mit einem Blick von unten gegen die Traufe.

Kastenrinne: eigene Form, eigene Maße

Eine Kastenrinne hat einen rechteckigen Querschnitt und entsteht meist als Teil der Dachkonstruktion, nicht als Hängerinne. Für sie gilt die Zuschnitt-Reihe oben nicht: Maßgeblich sind Breite und Tiefe, und beide Werte streuen von Bau zu Bau stärker als bei Halbrundrinnen.

Was dort funktioniert: flexible Kunststoffgitter, die sich biegen und auf Breite zuschneiden lassen – ein Hersteller in unserem Vergleich nennt Halbrund- und Kastenrinnen ausdrücklich. Was dort nicht funktioniert: vorgeformte Clipprofile, deren Geometrie vom Rinnenwulst ausgeht, und Rinnenbürsten mit festem Durchmesser, die in einem eckigen Querschnitt an den Ecken Lücken lassen.

Bei innen liegenden Kastenrinnen und Dachkehlen kommt ein Punkt dazu, der kein Maß ist: Dort steht Wasser dichter an der Dachkonstruktion, und eine Fehlfunktion führt nicht zu einem feuchten Sockel, sondern zu Feuchtigkeit im Dachaufbau. Lassen Sie das von einem Dachdeckerbetrieb beurteilen, statt es mit einem zugeschnittenen Gitter zu lösen.

Die drei Fehler, die immer wieder passieren

1. Nennweite mit Zuschnitt verwechselt. Eine „125“ im Kopf, ein Produkt für „Zuschnitt 125“ im Warenkorb – und am Ende liegt ein Gitter für eine Gartenhausrinne auf einer Haustraufe. Notieren Sie beide Zahlen als Paar.
2. Rohrdurchmesser für die Rinne genommen. DN 100 beschreibt das Fallrohr. Ein Produkt mit dieser Angabe ist in der Regel ein Fallrohrsieb – und ein Fallrohrsieb schützt nur den Einlauf, nicht die Rinne.
3. Nur an einer Stelle gemessen. Rinnen verziehen sich, und Spannen wie „100 bis 125 mm“ in den Produktangaben sind kein Zufall: Die Hersteller rechnen mit dieser Streuung. Wer am engsten Punkt gemessen hat, kauft zu klein.

Zwei Laubschutzgitter mit Maßangabe

Aus unserem Vergleich die beiden bestbewerteten Laubschutzgitter. Beide nennen eine Maßspanne in den technischen Angaben, sodass sich vor dem Kauf prüfen lässt, ob Ihre Rinne hineinfällt – bei einem der beiden widersprechen sich Produkttitel, Lieferumfang und Kompatibilitätsangabe im Datenblatt allerdings. Im Zweifel gilt die kleinere Spanne.

Fazit

Messen Sie die Innenbreite der Rinne an zwei Stellen, notieren Sie Zuschnitt und Nennweite als Paar und vergleichen Sie damit die Maßangabe des Produkts – nicht seinen Namen. Bei Kastenrinnen zählen Breite und Tiefe, und vorgeformte Clipprofile fallen dort heraus. Diese fünf Minuten auf der Leiter sind die Investition, die den klassischen Fehlkauf dieser Nische verhindert: ein Produkt, das nach Namen statt nach Maß gekauft wurde.

Wie es nach dem Messen weitergeht – Zuschneiden, Einlegen, Klemmen –, steht im Ratgeber zu Montage und Befestigung. Welche Bauart zu Ihrer Rinne passt, klärt der Systemratgeber.
